U Motorkov turbo servisu urađen je remont turbokompresora Holset HC5A za Cummins KTA19 motor, koji se koristi na rudarskoj mašini — damperu Belaz.
Reč je o industrijskim turbokompresorima Holset brojeva 3594066, 3594068, 3524733 i 3524734, namenjenim za rad u teškim uslovima eksploatacije. Kod ovakvih mašina turbokompresor je izložen velikim opterećenjima, visokim temperaturama, dugim radnim ciklusima i zahtevima za pouzdan rad bez zastoja.
Zbog toga remont ovakvog turbokompresora ne sme da se posmatra kao jednostavna zamena potrošnih delova. Svaki sklop mora proći kroz defektažu, čišćenje, proveru naleganja, merenje, pravilno sklapanje i završnu kontrolu kvaliteta.
Holset HC5A i Cummins KTA19
Holset HC5A turbokompresori koriste se na snažnim industrijskim motorima kao što je Cummins KTA19. U ovom slučaju radi se o primeni na rudarskoj mašini Belaz, gde turbokompresori imaju zadatak da obezbede stabilan pritisak punjenja i pouzdan rad motora u izuzetno zahtevnim uslovima.
Kod ovakvih sistema nema prostora za improvizaciju. Svaka nepravilnost u sklopu, zazoru, naleganju, podmazivanju ili zatezanju može dovesti do smanjenja pouzdanosti, povećanog habanja ili ponovljenog kvara.
Zato se remont industrijskih turbokompresora mora raditi kroz kontrolisan i stručan postupak.
Zašto je defektaža važna?
Defektaža je prvi i jedan od najvažnijih koraka u procesu remonta. Njen cilj nije samo da se utvrdi koji deo je oštećen, već i da se razume zašto je do oštećenja došlo.
Kod turbokompresora se posledica kvara često vidi na samoj turbini, ali pravi uzrok može biti u sistemu u kome turbina radi. Nedovoljno podmazivanje, kontaminirano ulje, povećan izduvni pritisak, nepravilan rad motora ili prethodne nestručne intervencije mogu dovesti do ponovljenog oštećenja.
Zato se turbokompresor ne sme samo očistiti i sklopiti. Potrebno je proveriti stanje svih ključnih delova i utvrditi da li postoje tragovi habanja, pregrevanja, nepravilnog naleganja, zaprljanja ili mehaničkog oštećenja.
Proces remonta obuhvata:
• rastavljanje turbokompresora
• pranje i čišćenje komponenti
• proveru kućišta i nalegajućih površina
• kontrolu vratila i kompresorskog kola
• proveru ležajnog sklopa
• zamenu potrošnih i oštećenih delova
• proveru zazora i naleganja
• pravilno sklapanje turbokompresora
• kontrolu zatezanja prema tehničkim zahtevima
• završnu proveru sklopa nakon remonta i balansiranje
Precizno sklapanje turbokompresora
Jedan od važnih delova remonta je pravilno povezivanje komponenti turbokompresora. Disk turbokompresora se sa centralnim kućištem povezuje pomoću zavrtnjeva koji obezbeđuju pravilno naleganje i stabilnost sklopa.
Njihovo zatezanje ne sme se raditi proizvoljno. Stezanje se vrši isključivo moment ključem, prema tačno definisanom fabričkom momentu stezanja. Na taj način se obezbeđuje pouzdanost sklopa, pravilno centriranje i dugotrajan rad turbokompresora.
Kod industrijskih turbokompresora, kao što je Holset HC5A, ovakvi detalji imaju poseban značaj jer se turbina koristi u uslovima velikih opterećenja i dugotrajnog rada.
Čišćenje i kontrola komponenti
Pre sklapanja, delovi turbokompresora moraju biti temeljno očišćeni. Naslage, nečistoće, ostaci ulja i čađi mogu uticati na pravilno naleganje, protok ulja i stabilnost rada sklopa.
Zato se u procesu remonta posebna pažnja posvećuje pranju, čišćenju i proveri svih površina koje učestvuju u radu turbokompresora.

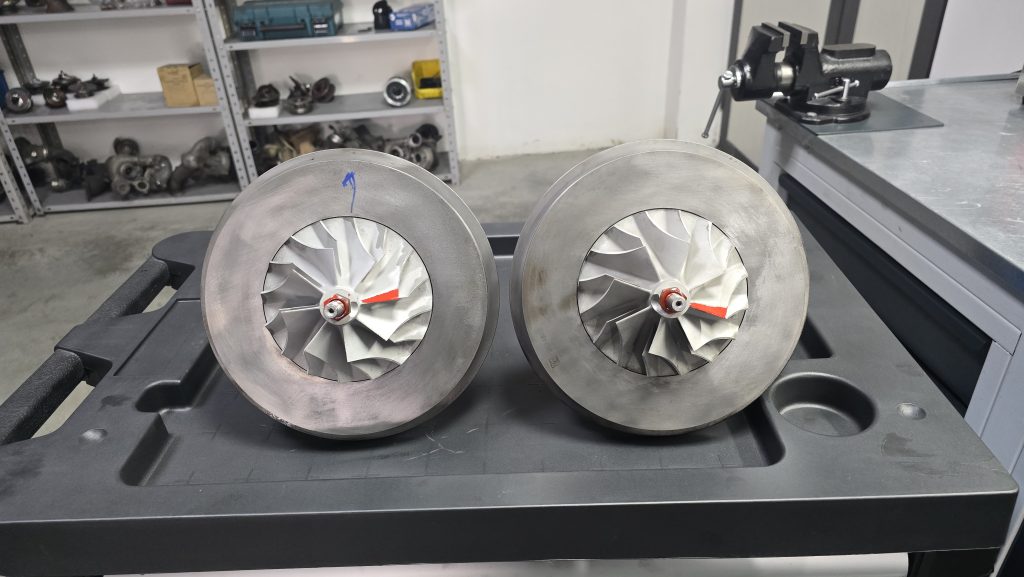

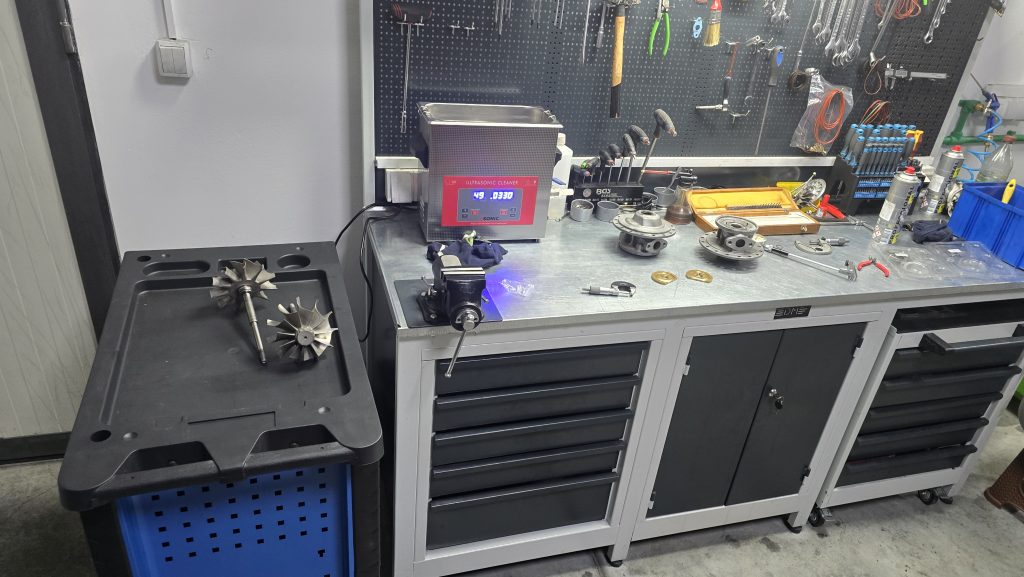

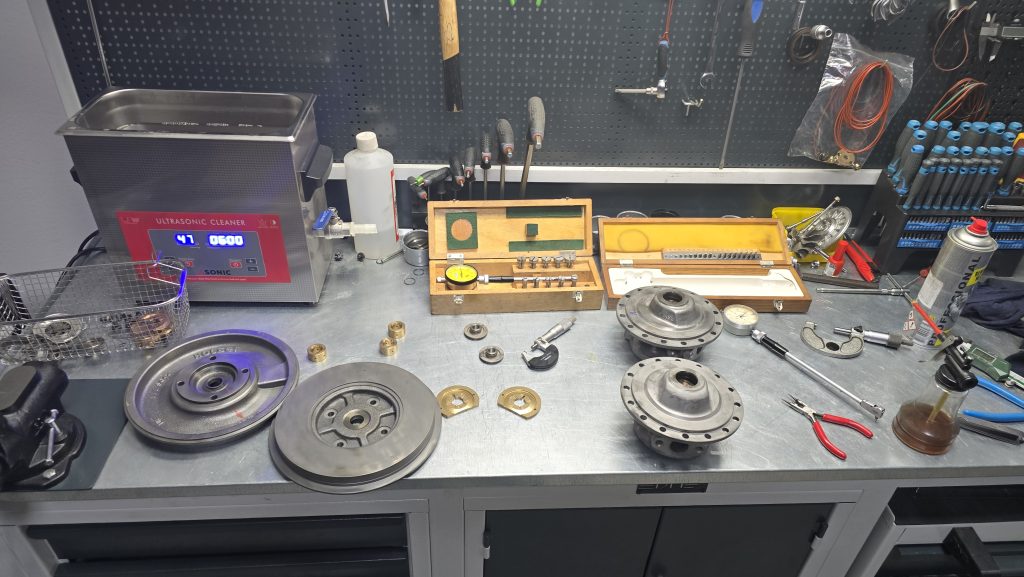

Na fotografijama iz remonta mogu se videti rastavljeni sklopovi, kućišta, rotori, kompresorska kola, ležajni elementi, merni alati i oprema koja se koristi tokom kontrole i pripreme delova.
Merni alati i kontrola kvaliteta
Remont turbokompresora zahteva upotrebu odgovarajućih alata i mernih instrumenata. Provera zazora, naleganja i stanja komponenti ne sme se raditi „od oka”, već kroz kontrolisan postupak.
Samo tako se može potvrditi da je sklop pravilno pripremljen za dalji rad i da nakon remonta ima uslove za stabilan i pouzdan rad.
Kod turbokompresora za teške industrijske mašine, kontrola kvaliteta nije dodatak procesu — ona je obavezan deo svakog ozbiljnog remonta.
Video materijal sa remonta
Pored fotografija iz procesa remonta, pripremili smo i video materijal na našem YouTube kanalu.
U videu je prikazan deo rada na Holset HC5A turbokompresorima za Cummins KTA19 motor, koji se koristi na rudarskoj mašini — damperu Belaz. Video prikazuje koliko su kod ovakvih turbokompresora važni pravilan redosled rada, čistoća komponenti, precizno sklapanje i kontrola svakog detalja.
Video pogledajte ovde:
Motorkov pristup
U Motorkovu svaki remont posmatramo kao tehnički postupak koji mora da ima jasan redosled, kontrolu i razlog za svaku odluku.
Naš cilj nije samo da turbina bude sklopljena, već da svi delovi budu pravilno provereni, očišćeni, a oštećeni zamenjeni novim kvalitetnim delovima. Radi se sklapanje i testiranje, tako je turbina pripremljena je za rad u realnim uslovima eksploatacije.
Zato remont industrijskih turbokompresora u Motorkovu podrazumeva stručnu defektažu, precizno sklapanje, upotrebu odgovarajućih alata i kontrolu kvaliteta na svakom koraku.
Zaključak
Kvalitetan remont turbokompresora ne zavisi samo od novih delova, već od znanja, iskustva i pravilnog postupka.
Ako se ne proveri uzrok kvara, ako se delovi ne očiste pravilno, ako se ne poštuje preporuke proizvođača u smislu mera i propisa stezanja prema propisanom momentu, rizik od ponovljenog problema ostaje veliki.
Kod turbokompresora Holset HC5A za Cummins KTA19 motor i rudarsku mašinu Belaz, svaki detalj ima značaj. To su sklopovi koji rade u teškim uslovima i zato zahtevaju ozbiljan, stručan i odgovoran pristup remontu.
Stručnost nije opcija — standard je.
