VNT Tehnologija i dijagnostika

VNT (Variable Nozzle Turbine)-VGT (Variable Geometry Turbocharger)turbokompresori koriste promenljivu geometriju kako bi se bolje kontrolisao protok izduvnih gasova
kroz turbokompresor.
Na taj način motor dobija bolji odziv pri nižim obrtajima i stabilniji pritisak punjenja u širem opsegu rada.

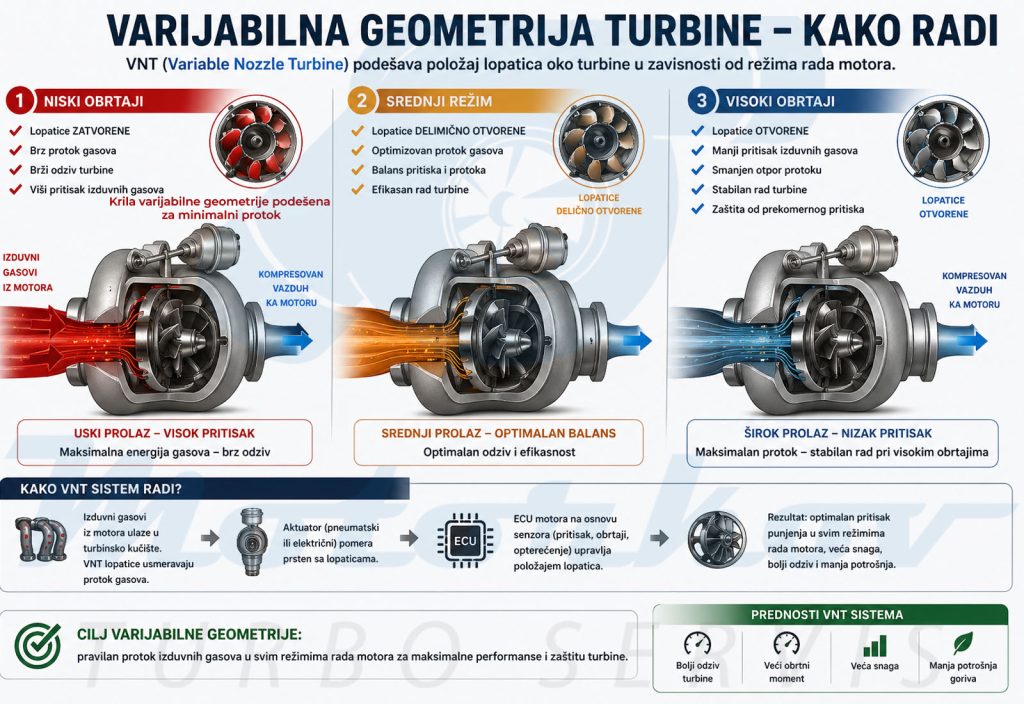

Kako funkcioniše VNT – VGT varijabilna geometrija
Varijabilna geometrija turbine menja ugao lopatica unutar turbine kako bi optimizovala protok izduvnih gasova.
Na niskim obrtajima lopatice se zatvaraju, čime se povećava brzina gasova i omogućava brži odziv turbine.
Na višim obrtajima lopatice se otvaraju, čime se smanjuje pritisak i omogućava stabilan rad bez preopterećenja.
Rad geometrije kontroliše ECU motora preko aktuatora (vakumskog ili elektronskog), na osnovu:
- opterećenja motora
- broja obrtaja
- pritiska
- temperature
- zahteva za snagom
To znači da varijabilna geometrija ne radi samostalno — već je direktno zavisna od kompletnog sistema motora.

Upravo zbog toga VNT sistem zahteva preciznu kontrolu lopatica, mehanizama promenljive geometrije, aktuatora, vakuuma ili elektronske komande. Realni parametri pritiska punjenja moraju raditi usklađeno.
Kada jedan deo sistema ne radi pravilno, vozilo može pokazivati simptome kvara turbine, iako problem može biti u kontroli geometrije, zaprljanju, aktuatoru ili uslovima rada motora.
Kod VNT turbina nije dovoljno proveriti samo turbokompresor — mora se proveriti kako se geometrija pomera i kako motor kontroliše pritisak punjenja.
Šta vozilo pokazuje?
Kada VNT sistem ne radi pravilno, vozilo može pokazivati različite simptome u zavisnosti od toga da li geometrija ostaje zatvorena, otvorena, zaprljana ili se ne pomera u skladu sa zahtevom motornog računara.
Problem se često vidi kroz slab odziv motora, gubitak snage, nestabilan pritisak punjenja ili greške koje ukazuju na odstupanje između traženog i stvarnog pritiska.
Zato se kvar ne sme odmah pripisati samoj turbini. Potrebno je proveriti da li se promenljiva geometrija zaista pomera pravilno i da li sistem koji njome upravlja radi kako treba.
Najčešći simptomi su:
- slab odziv pri nižim obrtajima
- gubitak snage pod opterećenjem
- greške pritiska punjenja
- previsok ili prenizak pritisak punjenja
- povremeni safe mode
- dimljenje
- zviždanje ili promenjen zvuk turbine
- problem koji se vraća nakon brisanja grešaka
- sumnja na turbinu, iako je uzrok u kontroli geometrije
Kod VNT turbina prava dijagnostika mora da pokaže da li je problem u turbini, geometriji, aktuatoru ili sistemu koji upravlja pritiskom punjenja.

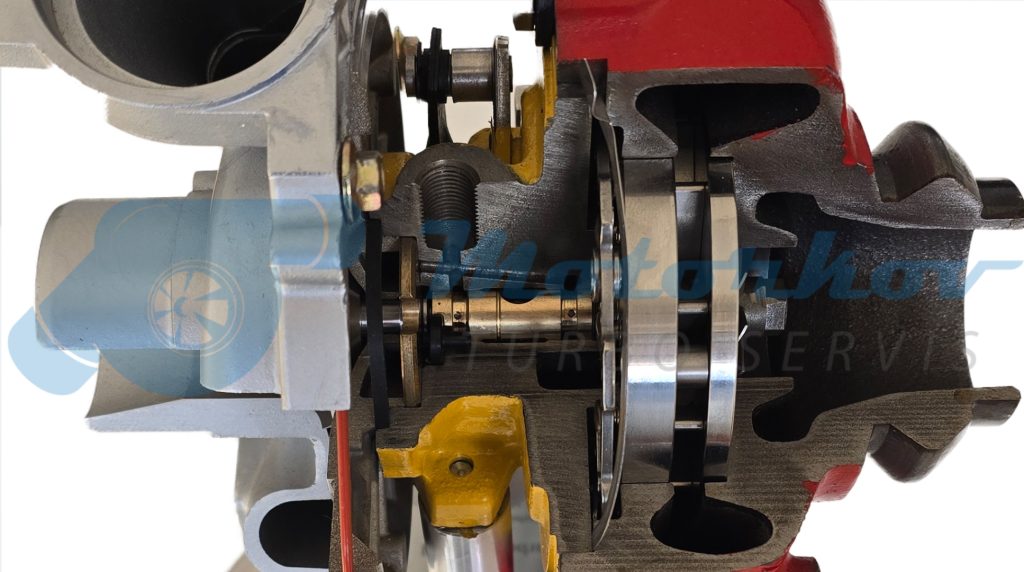

Kako VNT geometrija utiče na rad turbine?
Kod VNT turbokompresora protok izduvnih gasova kroz turbinu ne kontroliše se samo količinom gasova, već i položajem promenljive geometrije.
Kada su lopatice zatvorenije, izduvni gasovi se ubrzavaju i turbina može brže da izgradi pritisak pri nižim obrtajima. Kada se geometrija otvara, sistem omogućava veći protok izduvnih gasova i sprečava prevelik pritisak punjenja pri višim obrtajima.
Zbog toga VNT sistem mora da radi precizno. Ako se geometrija zaglavi, zaprlja ili se ne pomera u skladu sa zahtevom motornog računara, motor može imati slab odziv, prevelik pritisak, premali pritisak ili ulazak u safe mode.
VNT turbina ne zavisi samo od mehaničkog stanja turbine, već i od tačne kontrole položaja geometrije u realnim uslovima rada.
Šta se proverava u dijagnostici VNT turbine?
Kod VNT turbokompresora dijagnostika ne sme da se zaustavi samo na proveri da li turbina ima mehaničko oštećenje.
Potrebno je proveriti da li se promenljiva geometrija pomera kroz ceo hod, da li postoji zaglavljivanje, zaprljanje ili povećan otpor u mehanizmu, kao i da li aktuator pravilno izvršava komande motornog računara.
Takođe je važno uporediti traženi i stvarni pritisak punjenja u realnim uslovima rada. Tek kada se vidi kako turbina reaguje pod opterećenjem, može se pravilno zaključiti da li je problem u turbini, aktuatoru, vakuum sistemu, elektronici ili uslovima rada motora.
Obavezno se proverava:
• kretanje promenljive geometrije kroz ceo hod
• da li se lopatice zaglavljuju ili zapinju
• stanje mehanizma promenljive geometrije
• rad aktuatora turbine
• vakuum ili elektronska komanda, u zavisnosti od sistema
• odstupanje između traženog i stvarnog pritiska punjenja
• reakcija turbine pod opterećenjem
• stanje usisa i izduva
• da li se greške vraćaju nakon brisanja
Pravilna dijagnostika VNT turbine mora da pokaže ne samo da li se geometrija pomera, već i da li se pomera tačno, pravovremeno i u skladu sa zahtevom motornog računara.
Pogledajte video objašnjenje i podešavanje VNT sistema
Kod VNT turbokompresora protok izduvnih gasova kroz turbinu ne kontroliše se samo količinom gasova, već i položajem promene. Za bolje razumevanje rada VNT turbokompresora, pogledajte video objašnjenje u kome je prikazano kako promenljiva geometrija utiče na odziv motora i pritisak punjenja.
Video pomaže da se lakše razume zašto problem ne mora uvek biti u samoj turbini, već u geometriji, aktuatoru ili sistemu koji kontroliše njen rad.
Pogledajte video objašnjenje
Imate problem sa VNT turbinom?
Ako vozilo gubi snagu, ulazi u safe mode, pokazuje greške pritiska punjenja ili se problem vraća nakon brisanja grešaka, potrebno je proveriti kompletan VNT sistem.
Motorkov proverava rad promenljive geometrije, aktuatora, kontrole pritiska i uslove u kojima turbina radi, kako bi se utvrdilo da li je problem u turbokompresoru ili u sistemu koji upravlja njegovim radom.
